MIDEA LKV-SETTI

Kuvaus

Midea LKV-setti – käyttövesivaraajan venttiili- ja kontaktoripaketti

Valmis asennussarja Midea-ilma-vesilämpöpumpuille

Midea LKV-setti sisältää käyttöveden valmistukseen tarvittavat keskeiset komponentit silloin, kun lämpöpumppu ohjaa erillistä käyttövesivaraajaa.

Valmiiksi yhteensopiva paketti nopeuttaa asennusta ja varmistaa, että käyttöveden lämmitys toimii suunnitellusti Midea-lämpöpumpun ohjauksella.

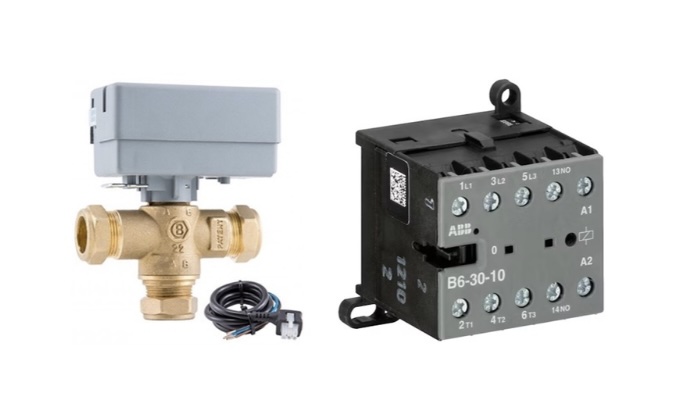

Paketti sisältää

• 3-tie vaihtoventtiili 230 V toimilaitteella
• 3 metrin Molex-liitäntäkaapeli
• ABB B6-30-10 minikontaktori
  • 230 V ohjausjännite
  • 20 A
  • Maksimikuorma 4,4 kW

Käyttökohteet

LKV-setti soveltuu Midea-ilma-vesilämpöpumppuihin, joissa käytetään:

• erillistä käyttövesivaraajaa
• lämpöpumpun ohjaamaa käyttöveden valmistusta
• sähkövastuksella varustettua käyttövesivaraajaa

Helppo asentaa

Paketin komponentit on valittu toimimaan yhdessä Midea-lämpöpumppujen kanssa.

3-tieventtiili vaihtaa automaattisesti lämmityksen ja käyttöveden valmistuksen välillä, kun lämpöpumppu antaa ohjauskäskyn.

Mukana toimitettava ABB:n laadukas minikontaktori mahdollistaa käyttövesivaraajan sähkövastuksen turvallisen ohjauksen lämpöpumpun ohjauskortilta.

Tekniset tiedot

• Tuotenimi: Midea LKV-setti
• Tuotekoodi: DHW-MIDEA
• Vaihtoventtiili: 3-tie, 230 V
• Toimilaite: 230 V
• Liitäntäkaapeli: 3 m Molex
• Kontaktori: ABB B6-30-10
• Ohjausjännite: 230 V AC
• Nimellisvirta: 20 A
• Suurin suositeltu kuorma: 4,4 kW

Yhteensopivuus

Soveltuu useisiin Midea-ilma-vesilämpöpumppuihin, kuten:

• Midea M-Thermal Nature
• Midea M-Thermal Hygge
• Midea Mars Series
• Midea Mars Large
